地元の業者様より、EGRのヒューズが飛び、確認したところ異物が噛み込みしていた。
異物を除去したが、やっぱりヒューズが飛ぶとのことでご相談を頂きました。

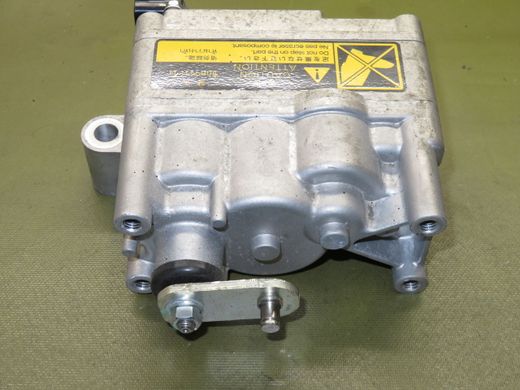

EGRバルブアクチュエーターをお預かりして、点検してみます。
E30060-C B9946-650
内部にはCAN通信回路とアクチュエーター駆動用回路が実装されています。
保護用のゲルで基板が覆われています。
こちらがアクチュエーター本体のステッピングモーターです。
単体で点検を行っても、ヒューズを飛ばすような異常は確認できません。
診断を進めていくと、モーターを駆動するためのFETがショートモードで故障しておりました。
周辺回路への影響も懸念されますが、そこまで予算が欠けられない部品の為、簡易点検にとどめ、部品を交換致します。
部品を交換し、コーティングを施します。
これで直ってくれれば・・・
納品させて頂いたところ、正常になったとの事でした。
良かったです。
この度はご依頼ありがとうございました。
